在轨道交通行业，设备运行环境极为严苛，要求电气连接方案具有高可靠性、抗振动、防水防尘、耐高低温等特性。M12连接器作为一种标准化的圆形连接器，因其紧凑的结构设计与卓越的环境适应能力，广泛应用于轨道车辆的多种关键部件中，是轨道交通系统中不可或缺的连接方案之一。
一、M12连接器的结构与特性

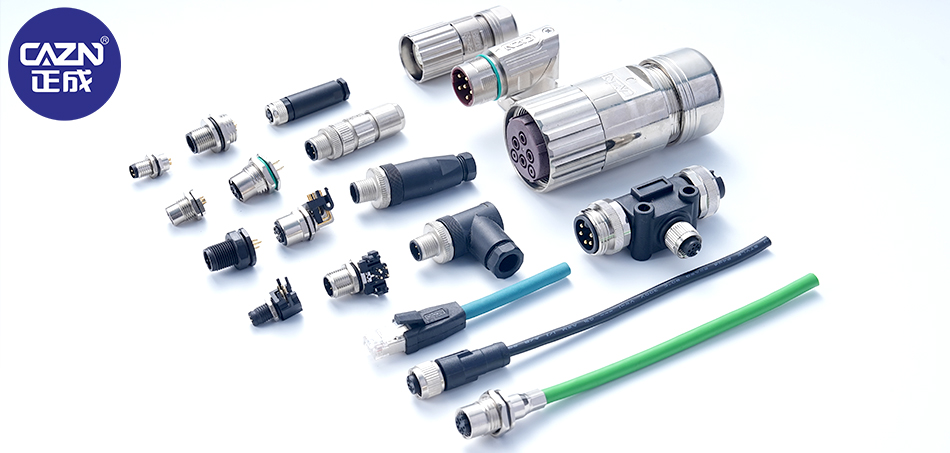

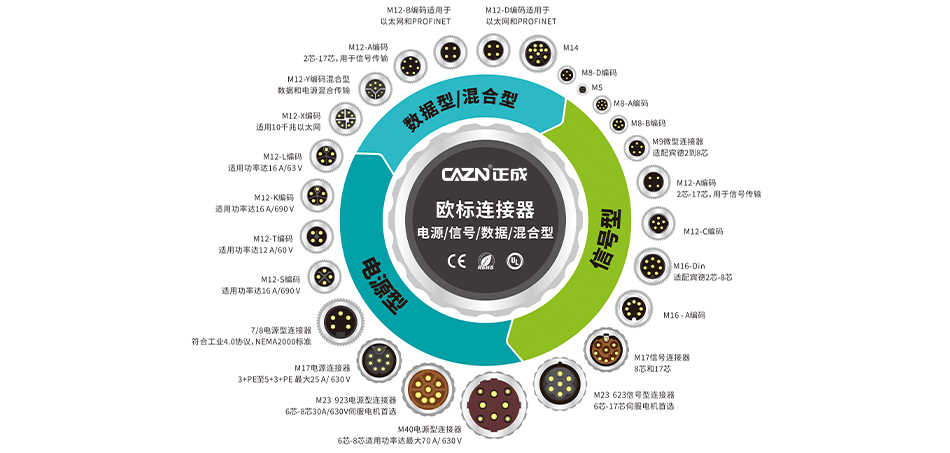

M12连接器直径为12毫米，按IEC 61076-2-101标准制造，常见的编码有A、B、D、X、L等，可满足不同信号、电源与数据传输需求。其主要特点包括：
● IP67防护等级，具备良好的密封性能；
● 高抗振动性，适用于移动平台；
● 支持数据传输（如Ethernet、CAN、RS-485）；
● 紧凑设计，适合安装空间受限的设备；
● 可选屏蔽结构，抗电磁干扰能力强。
二、M12连接器在轨道交通中的具体应用部位
1. 车载控制单元（TCU）
在轨道列车中，TCU负责接收和处理各种传感器信号及下发控制指令。
M12连接器用于：
● 连接速度传感器、温度传感器等信号线；
● 通过D编码和X编码接口传输以太网数据；
● 提供可靠的供电接口（如A编码电源线）；
作用：确保信号及数据的高效、稳定传输，是列车自动控制系统稳定运行的基础。
2. 门控系统（电动门控制器）
车门系统对安全性要求极高。
M12连接器用于连接：
● 门开闭位置传感器；
● 安全光幕或压力感应带信号线；
● 电机控制线及通信总线（CAN、Ethernet）；
作用：实现车门的精准控制和状态监测，保障乘客上下车过程的安全性与可靠性。
3. 视频监控系统（CCTV）
列车内外的摄像头均通过M12连接器连接至控制器，主要使用X编码M12以太网连接器。
功能及作用：
● 支持高达10Gbps的数据传输速率；
● 传输实时视频图像；
● 抗干扰强，确保图像不失真，适用于噪声较大的列车环境；
作用：为列车提供实时监控画面，实现安全管理与事故溯源。
4. 旅客信息系统（PIS）
M12连接器被用于：
● 连接显示屏、电源输入模块；
● 传输音视频数据（X编码）；
● 实现中央服务器与车厢终端之间的高速通信；
作用：为乘客提供动态行程信息、紧急通知与娱乐服务，提升乘车体验。
5. 车下设备与连接（如走行部件监测）
列车底部需监测车轮温度、轴承状态等运行关键指标，M12连接器提供：
● 高防护等级连接；
● 对应传感器接口；
● 耐油、耐高温、耐振动特性；
作用：保证设备运行状态实时可控，支持预测性维护，提升列车运营效率与安全性。
M12连接器凭借其优异的环境适应能力、高可靠性和丰富的编码形式，已成为轨道交通领域电气连接的标准配置。其在车载控制单元、门控系统、视频监控、信息系统及车下设备等多个关键环节中，均发挥着至关重要的作用。通过实现信号、电源与数据的高效传输，M12连接器为轨道列车提供了安全、智能、高效的运行保障。随着轨道交通的数字化、智能化发展，M12连接器的应用将更加深入，未来有望扩展至5G通信、AI边缘计算等新兴应用场景中，继续为智能交通系统提供稳定支撑。
