M12连接器通过物理编码键槽设计实现功能区分，避免不同信号类型交叉连接，确保复杂环境下的稳定传输。其编码体系涵盖以下核心类型速览：

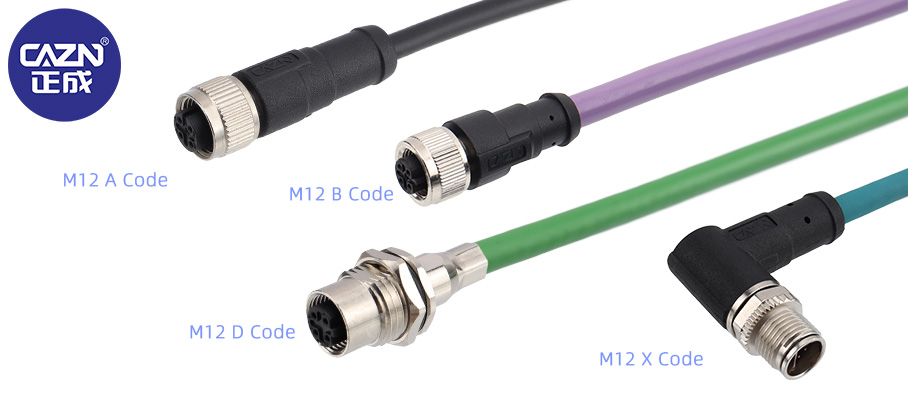

| 编码类型 | 典型针数 | 关键特性 | 主要用途 |
| A编码 | 2~17芯 | 1Gbps以太网传输，兼容直流电源连接 | 传感器、执行器、IO-Link设备、外围设备 |
| B编码 | 5芯 | 适配工业自动化特定通信协议 | Profibus、Interbus现场总线通信 |
| C编码 | 4芯 | 交流电专用，正逐渐被S编码取代 | 交流电源 |
| D编码 | 4芯 | 100Mbps传输速率，兼容CAT5e电缆 | 工业以太网（PROFINET）、轨道交通CCTV系统、伺服编码器 |
| X编码 | 8芯 | 10Gbps传输速率，支持PoE+供电 | 高速工业以太网、视频监控、数据中心 |
| S编码 | 2-(3+PE)芯 | 高屏蔽性能，可替换C编码电力部件 | AC交流电源连接（如自动化电气电子设备） |
| T编码 | 2-(3+PE)芯 | 高可靠性、IP67及以上防水性能，可替换A编码电力部件 | DC直流电源连接（如太阳能光伏系统） |
| K编码 | 2-(3+PE)芯 | 同时传输控制信号、状态信息及电源，IP67/IP68防护等级 | 高温、高湿、强振动环境（如煤矿、化工） |
| L编码 | 2-(3+PE)芯 | 小尺寸、大电流，IP67/IP68防护等级 | 高功率设备电源连接（如PROFINET系统组件） |
除了表格中的基本信息，了解以下细节能帮助您好地使用M12连接器：
物理防误插设计：
每种编码的连接器在塑料绝缘体的特定位置都有独特的凸键和键槽，这使得只有相同编码的公头和母头才能配对插入，从根本上防止了不同电气设备间的错误连接。
编码的演进：
技术在发展，编码也在迭代。例如，X编码因其卓越的高速性能，在未来有望逐步取代A编码和D编码在以太网应用中的地位。而在电源领域，新型的S编码（交流）和T编码（直流）也正在逐步取代传统的A编码和C编码的电源功能。
如何选择合适的编码？
面对不同的应用场景，你可以参考以下原则进行选择：
常规传感器与信号：
最通用的A编码是首选，覆盖了绝大部分传感器、执行器及IO-Link设备的连接需求。
工业网络与通信：
组建PROFINET等工业以太网，且速率在100M时，应选择D编码。若需千兆或万兆的高速传输，则必须使用X编码连接器。
特定现场总线：
如果您的设备使用PROFIBUS总线，则需要配套使用B编码的连接器。
电源连接：
对于交流电源，考虑正在普及的S编码。对于直流电源，除了使用A编码外，也可考虑专为直流设计的T编码。
根据设备需求选择编码类型：
传感器/执行器：A编码（通用性强）
现场总线通信：B编码（Profibus专用）
高速以太网：X编码（未来趋势）
电源连接：L/T编码（直流）或S编码（交流）
电气参数：额定值适配
额定电流/电压：确保连接器参数高于设备需求（如高温环境下需降额使用）
以太网速率：D编码（100Mbps） vs. X编码（10Gbps）
防护等级：环境适应性
IP67：防尘防水，适用于一般潮湿环境（如车间生产线）
IP68：长期水下或高湿度环境（如船舶设备）
IP69：高压高温冲洗环境（如食品加工线）
触点材质：寿命与可靠性
铜合金基材：导电性能优异
镀层工艺：镀金-抗氧化、耐腐蚀（推荐高腐蚀环境）
出线方式：空间优化
180°出线：紧凑型设备（如伺服电机）
90°出线：空间苛刻场景（如侧向布线机械臂）
M12连接器的编码系统是工业自动化领域高效、可靠互联的基石。理解并正确使用A、B、D、X等编码，就如同为复杂的工业设备配备了正确的“对话语言”，能确保你的系统稳定、高效地运行。正成电气专注连接技术10年，1000+客户案例，远销欧美多个国家，自主研发团队，专业提供工业连接器以及连接器线束，可以按照您的需求定制产品！
