通信射频接头（RF Connectors）是射频系统中用于连接电缆、设备天线及测试仪器的重要组件，其核心作用是确保射频信号在传输过程中的低损耗、高稳定性和阻抗匹配。通信射频接头的学习是射频工程、通信工程和电子工程中的基础且重要的部分。射频接头用于连接电缆、设备和电路，确保射频信号高效、可靠地传输。
射频信号特性
高频信号（通常指 MHz 到 GHz 范围）的传输线理论
阻抗匹配（通常为 50Ω 或 75Ω）、驻波比（VSWR）、回波损耗、插入损耗等参数
按结构与连接方式分类
1. 螺纹式连接器
N型（Type N）
频率范围：DC ~ 11 GHz（标准型），增强型可达18 GHz
阻抗：50Ω（也有75Ω变种）
特点：螺纹锁定，防水防尘，适用于室外基站、测试仪器等
应用：蜂窝基站、微波通信、雷达系统
TNC（Threaded N Connector）
频率范围：DC ~ 12 GHz
是BNC的螺纹版本，抗振动性能更好
应用：航空、军事通信

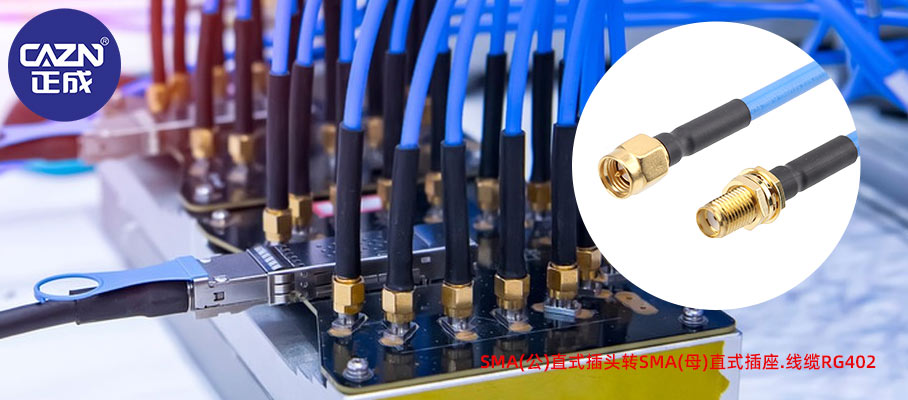

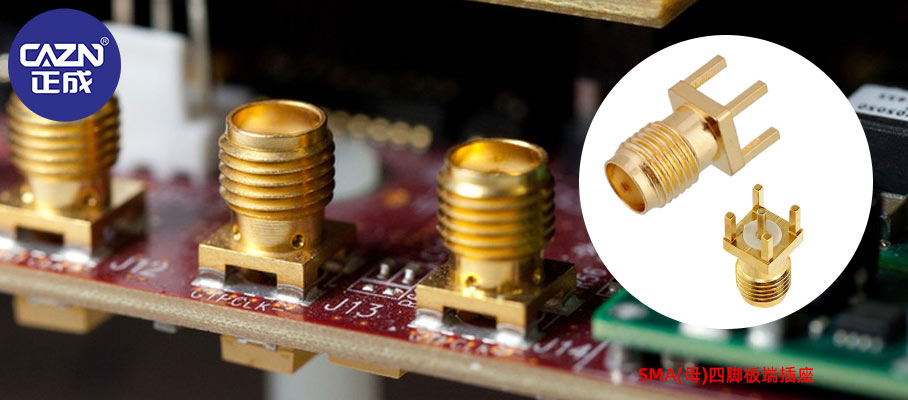

SMA（SubMiniature version A）
频率范围：DC ~ 18 GHz（部分可达26.5 GHz）
阻抗：50Ω
特点：小型螺纹连接，广泛用于WiFi、GPS模块
变种：RP-SMA（反极性，常用于消费级无线设备）
2.92mm / 3.5mm / 2.4mm / 1.85mm
高频精密连接器，空气介质设计
频率上限分别为：40GHz / 34GHz / 50GHz / 67GHz
应用：毫米波测试、5G/6G研发、高端矢量网络分析仪
2. 卡口式连接器
BNC（Bayonet Neill–Concelman）
频率范围：DC ~ 4 GHz
阻抗：50Ω（射频）、75Ω（视频）
特点：快速插拔，锁定可靠
应用：示波器、视频监控、低频射频测试
QN型
N型的快插版本，频率达6 GHz
用于需要频繁插拔的场景
3. 推入式连接器
SMB（SubMiniature B）
频率范围：DC ~ 4 GHz
特点：推入自锁，体积小
应用：车载通信、GPS接收模块
SMC（SubMiniature C）
螺纹版本SMB，频率可达10 GHz
更稳固，用于高可靠性场景
MCX / MMCX
超小型推入式，频率分别达6 GHz / 6 GHz
应用：手机内部、蓝牙/WiFi模块、物联网设备
4. 专用/行业特定连接器
F型
阻抗：75Ω
频率：DC ~ 3 GHz
应用：有线电视（CATV）、卫星电视接收
FAKRA
汽车行业标准，带颜色编码和机械锁
应用：车载GPS、4G/5G车联网、ADAS系统
DIN 7/16
大功率、高频率（可达7.5 GHz）
应用：宏基站主馈线连接
U.FL / IPEX
极小型板对线连接器
应用：笔记本WiFi天线、可穿戴设备
关键选型参数认知
| 参数 | 说明 |
| 阻抗匹配 | 常见为50Ω（通信/测试）或75Ω（视频/CATV），不匹配会导致反射损耗 |
| 频率范围 | 决定连接器适用的频段，高频需选择精密型（如2.4mm、1.85mm） |
| 功率容量 | 大功率场景（如基站）需选N型、DIN 7/16等 |
| 环境适应性 | 户外需防水防尘（如N型），车载需抗振动（如FAKRA、TNC） |
| 连接方式 | 螺纹（稳固）、卡口（快速）、推入（紧凑）根据使用场景选择 |
| 极性定义 | 注意SMA/RP-SMA等反极性设计，避免物理无法对接 |
常见射频接头类型
BNC：卡口式，频率 ≤ 4 GHz，常用于测试仪器、视频监控
TNC：螺纹版 BNC，频率 ≤ 6 GHz，抗震性好，用于军用和微波
SMA：螺纹连接，频率 ≤ 18 GHz（精密型可达 26.5 GHz），最通用的微波接头
SMB/SMC:SMB 为推入式，频率 ≤ 4 GHz；SMC 为螺纹式，频率 ≤ 10 GHz，用于空间受限场景
N型：螺纹连接，频率 ≤ 11 GHz（高性能版可达 18 GHz），功率容量高，常用于基站
7/16 DIN：大型螺纹接头，功率容量高，用于大功率基站和广播系统
MMCX/MCX：超小型，频率 ≤ 6 GHz，用于模块化设备（如 WiFi 模块、GPS）
SMP：推入式，频率 ≤ 40 GHz，用于高密度连接（如相控阵雷达）
2.92mm / K 型：频率 ≤ 40 GHz，与 SMA 物理兼容但电气性能更好
1.85mm / V 型：频率 ≤ 65 GHz，用于毫米波
1.0mm：频率 ≤ 110 GHz，用于太赫兹研究
常见射频接头的特殊应用场景
汽车电子与智能网联（Automotive）：专用接头FAKRA、Mini-FAKRA (HSD)、MATEnet，在ADAS毫米波雷达、车载T-Box（4G/5G）、GNSS导航、V2X车路协同、车载娱乐系统天线应用。
宏基站与大功率发射（High Power Base Stations）：在移动通信基站的主馈线系统中，普通接头无法承受高功率带来的热效应和户外恶劣环境。专用接头DIN 7/16、4.3-10。在4G/5G宏基站天线接口、RRU（射频拉远单元）连接、大功率广播发射塔应用。
毫米波测试与6G研发（Millimeter-Wave Testing）：专用接头2.4mm、1.85mm (V型)、1.0mm、0.8mm。在5G-A/6G信道仿真、汽车雷达（77GHz）测试、卫星通信载荷校准、太赫兹前沿研究应用。
航空航天与国防（Aerospace & Defense）：专用接头TNC、N型（军规）、SMP/SMPM、Triaxial（三轴）。在相控阵雷达（AESA）、卫星星载载荷、无人机数据链、电子战吊舱应用。
医疗影像与微创手术（Medical）：专用接头MHF / U.FL、定制微型同轴、带锁定机制的SMA。在MRI线圈连接、射频消融手术刀、胶囊内镜无线传输、便携式超声探头应用。
物联网与可穿戴设备（IoT & Wearables）：专用接头IPEX (MHF I/II/III/IV)、MCX、板端弹片式。在智能手环心率传感器、NB-IoT水表气表、TWS耳机充电仓天线、AR/VR眼镜应用。
在射频连接器（RF Connectors）领域，全球市场呈现出“欧美巨头主导高端、日系擅长精密微型、中国企业快速崛起”的格局。有TE Connectivity (泰科电子)、Amphenol (安费诺)、Hirose Electric (广濑电机)、中航光电 (JONHON)、CAZN正成等品牌。
