推拉自锁连接器是一种通过简单推拉操作即可实现快速连接与锁定的电子连接器，广泛应用于对连接速度、可靠性及空间效率要求严苛的场景。
圆形推拉自锁连接器
特点：设计紧凑，适用于空间有限的高密度安装场景；具备多芯配置（2-32芯），支持信号、数据、电力传输。
代表系列：
B系列：金属外壳，支持焊接、压接和印制板型针芯，直式或90°弯角式，定位销系统防止混插。
S系列：半月型分瓣设计，2-6芯，阶梯状插芯实现极性定位，360°屏蔽提供全方位EMC防护。
P系列：医用塑料外壳，2-14芯，尾部螺帽和插座圆螺母颜色区分防止误插。
矩形推拉自锁连接器
特点：结构稳固，适用于需要高强度连接的场景；支持多芯配置，但空间利用率略低于圆形连接器。
应用场景：工业自动化设备、测试仪器等。
结构原理
推拉自锁连接器由插头与插座两部分组成，核心结构包括：
外壳：采用耐热、阻燃工程塑料或金属材质，提供机械保护与抗腐蚀性。
插针与插座孔：金属材质（如铜、铝）制成，插针多为圆柱形，插座孔内设弹簧结构，确保紧密接触与电气连接稳定性。
锁定装置：插头插入时，锁定弹片嵌入插座凹槽形成自锁；拔出时，推动外壳推杆或拉脱线缆，弹片释放实现分离。部分设计采用卡簧与环形凸起部扣合，通过锁环操作实现固定与分离。
核心特性
操作便捷：一推即合、一拉即分，无需旋转螺纹或工具辅助，单手即可完成操作，节省安装时间。
高可靠性：自锁结构在振动环境下仍能保持稳定连接，避免意外脱落，确保信号与电源传输连续性。
空间友好：狭小空间内亦可轻松插拔，适合紧凑型设备布局。
防误操作设计：键位设计防止插错，盲插时通过手感即可正确对接。
环境适应性：可选配高等级IP防护（如IP67/IP68），具备防水、防尘、抗振动、抗冲击能力，适应户外及恶劣工业环境。
长寿命：插拔寿命通常达5000次以上，部分产品可达上万次，耐用性强。
性能参数
机械性能
插拔力：插入力应≤10N（具体值需根据产品规格确认），确保操作轻松；拔出力需≥50N（普通工业环境），防止意外脱落。
锁扣强度：轴向拉力≥100N、径向力≥50N时无损坏，确保在复杂外力下可靠工作。
插拔寿命：通常设计为5000次以上，高寿命型号可达10000次，适用于频繁插拔场景。
电气性能
绝缘电阻：正常工作条件下≥1000MΩ，高温高湿环境下≥100MΩ，防止漏电短路。
额定电压与电流：根据应用场景选择，如小型连接器额定电压可能为30V、电流2A；大型工业连接器可达630V、10A。
环境适应性
温度范围：常见工作温度为-40℃至+85℃，极端环境需选择-55℃至+125℃的型号。
振动与冲击：需通过振动测试（如10-2000Hz、15g）和冲击测试（如100g、6ms），确保在高振动环境中稳定连接。
应用领域
医疗设备：
影像设备：CT、MRI、PET-CT等需快速断开连接的场景。
监护设备：心电监护仪、呼吸机等传感器线缆频繁插拔需求。
手术器械：内窥镜、高清摄像头等需稳固连接且快速更换的模块。
工业自动化：
机器人：机械臂传感器、视觉系统、工具快换装置等承受持续振动与高强度运动的场景。
传感器与控制：PLC、I/O模块、光电传感器、编码器等简化维护流程。
过程控制：频繁校准或更换探头的设备，如温度、压力传感器连接。
通信与测试：
测试仪器：网络分析仪、频谱分析仪、半导体测试设备等高速稳定连接需求。
数据采集：连接温度、压力、振动等传感器，确保信号完整性。
航空航天与军事：
机载设备：航空电子系统、通信设备、导航系统内部板卡与模块连接。
地面车辆：通信设备、指挥控制系统中的高可靠性连接。
单兵装备：便携式通信电台、电池、头盔设备等快速连接需求。
能源与交通：
风能发电：风机变桨系统、传感器与控制系统连接，承受巨大振动与温差。
轨道交通：列车控制系统、乘客信息系统（PIS）、监控系统设备连接。
油气行业：勘探与钻井设备中的传感器与控制系统连接。
知名品牌及其代表性型号
LEMO：FGG系列，具体型号如FGG.0B.304.CYCD31，支持多芯配置，具备高密度安装和360°屏蔽功能。
智航精密：ZGG 0F长款插座航空接插102：推拉自锁航空头连接器，适用于需要快速插拔的场景。2C ZRY 4芯航空插座快插拔短款：提供快速、可靠的连接解决方案。
菲尼克斯：M12 Push-Pull推拉自锁连接器：采用推拉弹簧锁紧机制，实现快速可靠的连接。
莫科连电子：GRX系列：专为防务领域设计，具备高度抗冲击性能和快速插拔功能。G系列：高密度针芯高传输微型连接器，适用于USB3.2、HDMI以及千兆网传输。
Amphenol：ECTA系列：如1331-M-295-FS、1331-M-295-MS等，采用预配接地（先插后断）端子，额定电流高达125A。

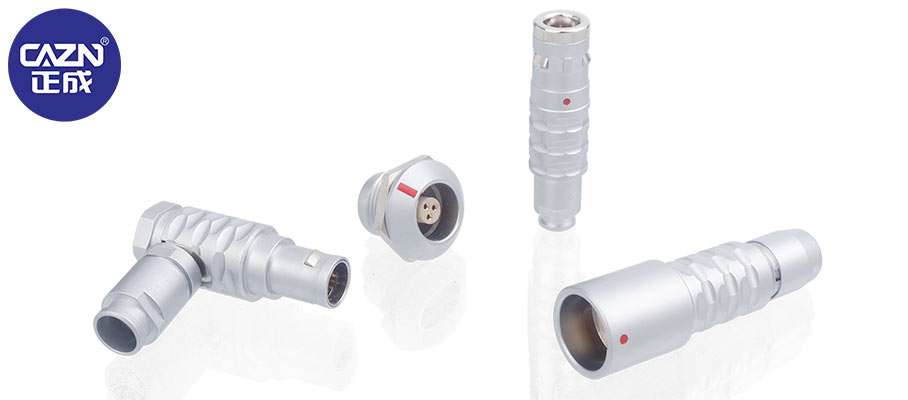

CAZN正成：B系列：通用型高密度连接器，如TGG，多芯配置：支持2-64芯，适配圆形电缆，外径最高达30mm，满足高密度安装需求。
