在智能制造与工业自动化领域，工业相机作为机器视觉系统的"眼睛"，其触发机制直接决定了图像采集的精度与效率。在自动化产线上，工业相机就像“眼睛”一样扮演着观察员的角色。可你知道这些“眼睛”是怎么决定什么时候眨一下（也就是拍照）的吗？本文将从触发原理、信号类型、硬件实现、应用场景四个维度，系统解析工业相机如何通过触发实现精准拍摄。
I/O触发线介绍：

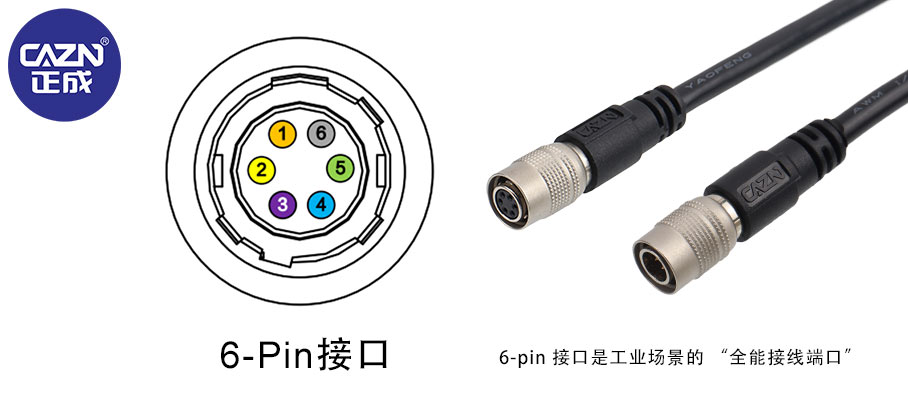

工业相机触发线主要接头类型：HRS 6PI、HRS 8PIN、HRS 12PIN、M12, 具有良好的抗噪性和弯曲特性以及出众的传输性能和移动耐久性。对于非USB供电的工业相机，触发线还带电源功能。

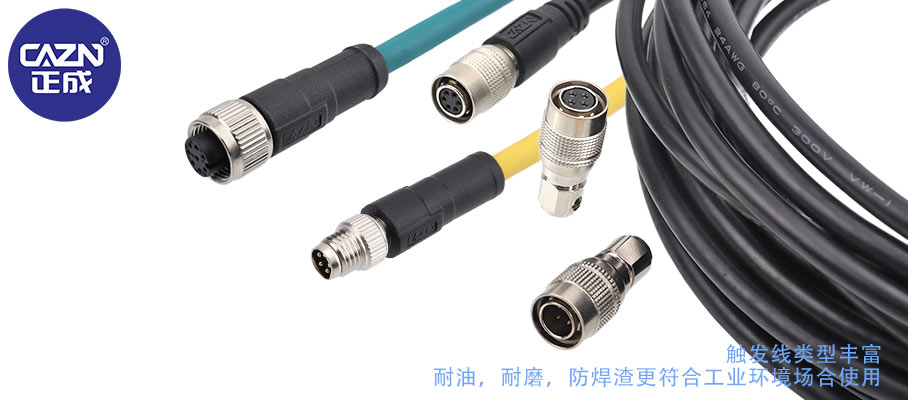

I/O触发线特点：
- 镀锡铜编织，不易氧化，使用寿命更长，尾端镀锡处理，方便安装；
- 连接器使用防呆接口设计，提高工作效率，不易出错；
- 线缆外被使用特殊PVC包裹，耐油，耐磨，更符合工业环境场合使用；
- 根据使用环境，有标准和拖链线缆供选择；
- 符合UL规格，阻燃等级可达VW-1；
- 符合RoHS 2.0，CE标准.
适用品牌：
Balser、Panasonic、Sony、Dalsa、Baumer、Cognex、海康等
I/O触发线核心原理：
工业相机的触发本质是时间控制技术，通过外部或内部信号精确控制曝光起始时刻。
其核心流程可分为三步：
1、信号接收：相机通过I/O接口接收触发指令
2、时序同步：根据预设参数计算曝光延迟
3、图像采集：在精确时刻启动传感器曝光
以某汽车零部件检测线为例，当传送带上的零件到达检测工位时，光电传感器产生触发信号，相机在50μs延迟后启动曝光，确保每次拍摄的零件位置偏差小于0.1mm。这种毫秒级的时间控制能力，是传统连续拍摄模式无法实现的。
I/O触发线信号类型：
1. 电平触发（Level Trigger）
工作原理：当输入信号达到预设高/低电平时启动曝光
典型应用：
静态检测：电子元器件缺陷分析（持续高电平触发）
流水线控制：单个物料到位检测（上升沿触发）
优势：信号稳定，抗干扰能力强
案例：某PCB板检测系统采用5V TTL电平触发，误触发率低于0.01%
2. 边沿触发（Edge Trigger）
工作原理：在信号上升沿或下降沿时刻启动曝光
典型应用：
高速运动检测：钢板表面划痕检测（下降沿触发）
旋转体检测：涡轮叶片等距采样（每转N次脉冲触发）
技术突破：现代相机支持可编程边沿检测，可过滤信号抖动
3. 编码器同步触发
工作原理：通过旋转编码器产生的脉冲信号控制行采集
典型应用：
连续材料检测：布匹表面缺陷检测（每毫米触发1次）
3D重建：线激光扫描系统（与运动平台速度同步）
数据：某钢卷检测线采用2000脉冲/转的编码器，实现0.05mm分辨率
4. 复合触发模式
工作原理：结合电平与边沿信号实现复杂控制
典型应用：
多工件检测：流水线同时检测3种规格零件（电平区分工件类型，边沿控制采集时刻）
分段扫描：大型工件分区域采集（外部信号触发区域切换）
硬件实现的关键技术
1. 触发接口设计
| 接口类型 | 传输速率 | 最大延迟 | 典型应用 |
| GPIO | 1MHz | 1μs | 基础触发 |
| 差分信号 | 10MHz | 100μs | 高速运动 |
| 专用触发接口 | 100MHz | 10μs | 半导体检测 |
某高端线阵相机采用LVDS差分接口，在10m传输距离下仍能保持50ns级同步精度，满足太阳能电池片检测需求。
2. 触发缓存机制
现代工业相机普遍配备触发缓存功能，可存储最多8个待处理触发信号。当系统处理延迟导致漏拍时，缓存机制能确保关键帧不丢失。某半导体检测设备通过优化缓存算法，将漏拍率从3%降至0.05%。
3. 去抖动处理技术
针对机械开关产生的信号抖动，相机内置硬件滤波器可设置1μs-10ms的去抖时间窗口。某包装生产线通过调整去抖参数，将误触发次数从每天200次降至个位数。
应用场景
高速流水线检测
场景：每小时处理6000个瓶盖的缺陷检测系统
3D轮廓测量
场景：汽车车身间隙测量系统
多相机同步系统
场景：液晶面板AOI检测（需8台相机同步）
工业相机的触发技术已从简单的电平控制发展为精密的时间控制系统。在智能制造升级背景下，触发精度正从毫秒级向纳秒级演进，触发方式也从单一信号向多模态融合发展。理解并掌握这些触发技术，对于构建高效稳定的机器视觉系统具有关键意义。未来，随着AI技术的融入，工业相机触发将实现从被动响应到主动预测的质变，为工业自动化开辟新的可能性。
