重载连接器—分类和用途

重载连接器（Heavy Duty Connector, HDC）是为满足严苛工业环境而设计的连接解决方案，其核心在于可靠性、耐用性、防护性

和易维护性。它们的分类和用途如下：

一、 主要分类依据

1. 物理结构/外形：

● 圆形重载连接器： 最常见，结构紧凑，360°屏蔽，抗扭力好，易于密封，适用于多方向布线和空间受限环境（如机器人关节、移动

设备），高振动、强冲击环境（如工程机械、轨道交通），其旋转对称设计可分散应力，提升抗机械疲劳能力。

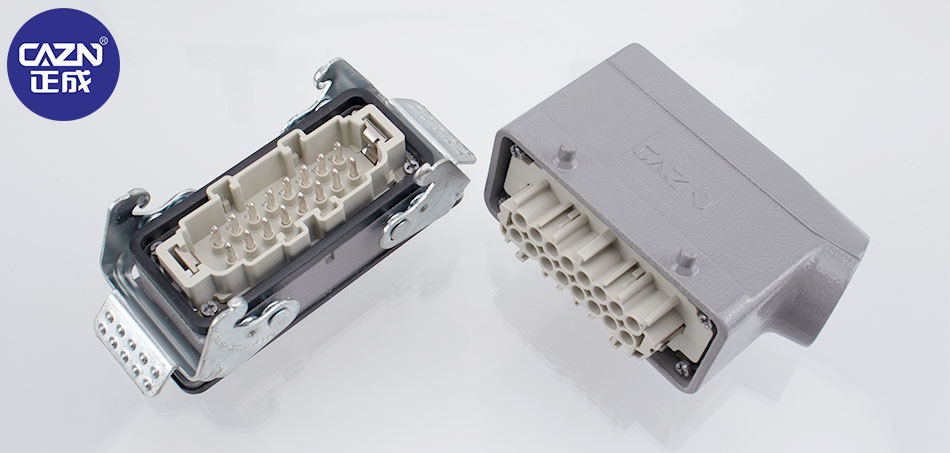

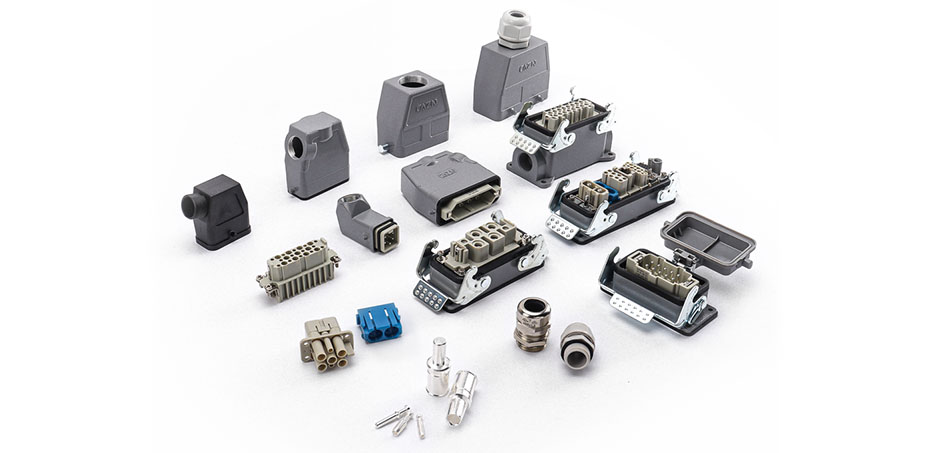

● 矩形重载连接器： 能容纳更多触点，便于高密度布线，结构稳固，常用于固定设备、控制柜接口、需要大量信号/电源连接的场合

（如PLC柜、大型机械控制面板）。

非标自动化行业主流选择，模块化设计支持高密度集成（如HEE系列支持216芯），空间利用率较传统连接方式提升40%以上。

2. 防护等级 (IP Rating)：

● 这是最关键的分类依据之一，决定了连接器抵御灰尘、水、油污、化学腐蚀的能力。

● 高防护等级 (IP65, IP66, IP67, IP68, IP69K)：

     · IP65/IP66: 防尘，防强喷水（户外、普通工业环境）。

     · IP67: 防尘，防短暂浸水（1米水深，30分钟 - 适用于可能被冲洗或短暂浸没的环境）。

     · IP68: 防尘，防持续浸水（超过IP67，通常指定水深和时间 - 适用于水下或长期潮湿环境）。

     · IP69K: 防尘，防高温高压蒸汽喷射清洗（食品饮料、制药、农业机械等需要高压冲洗的行业）。

● 选择依据：应用环境的恶劣程度（户外、多尘、潮湿、需要清洗、化工区等）。

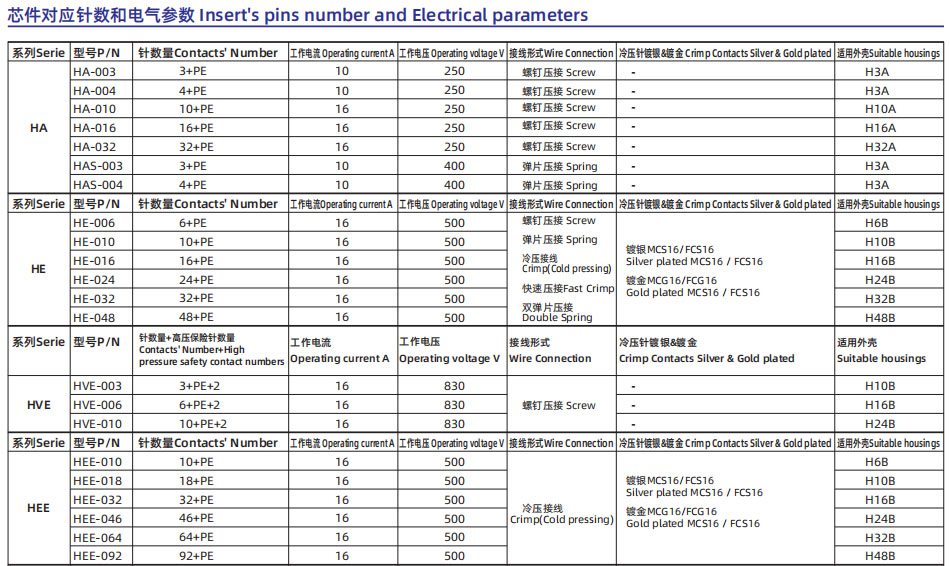

3. 电流/电压等级：

● 连接器设计用于承载不同的电流和电压。

● 电源触点： 通常承载高电流（如10A, 16A, 20A, 32A, 63A, 100A甚至更高）和较高电压（如250V, 400V, 600V, 1000V）。

● 信号触点： 承载低电流和电压（如数据传输、传感器信号）。

● 混合型： 同一连接器内同时包含电源触点和信号触点。

● 选择依据： 所连接设备的功率需求和信号类型。

4. 连接方式/锁紧机构：

● 螺纹锁紧： 最常见的锁紧方式，提供高抗振性和高拉拔力，连接可靠。

● 卡口式/推拉式锁紧： 快速插拔，适用于需要频繁连接/断开的场合（如测试设备、移动工具）。

● 杠杆锁紧： 提供极高的拉拔力和抗振性，操作省力，常用于大电流、高振动环境（如轨道交通、工程机械）。

●  选择依据： 对连接速度、抗振性、操作便利性的要求。

5. 材料：

● 外壳材料： 常见有工程塑料（PA, PBT - 轻便、耐腐蚀、绝缘性好）、金属（锌合金、铝合金、不锈钢 - 高强度、高防护、电磁屏蔽

   性好）。

● 触点/端子材料： 通常为铜合金（黄铜、磷青铜），表面镀层（锡、银、金）以提高导电性和耐腐蚀性。

● 密封材料： 硅橡胶、TPE等弹性材料，保证防护等级。

● 选择依据： 环境腐蚀性、强度要求、重量限制、成本、是否需要电磁屏蔽。

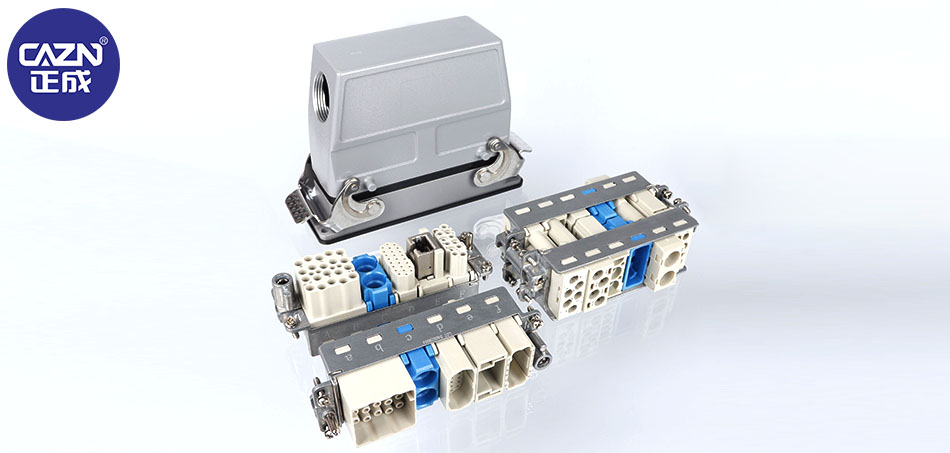

6. 触点类型/模块化：

● 固定式： 触点类型和数量固定。

● 模块化： 核心优势！插头/插座由框架和可自由组合的模块构成。模块类型包括：

     · 电源模块： 不同电流等级的端子。

     · 信号模块： 用于数据、控制信号（RJ45, USB, D-sub, M12, M8, 圆形/矩形信号端子）。

     · 同轴/光纤模块： 传输高频信号或光信号。

     · 气动/液压模块： 传输气体或液体介质。

     · 空模块/盲堵： 用于封堵未使用的孔位。

● 选择依据： 系统集成度需求、灵活性、未来扩展性、简化布线。

二、 主要用途

重载连接器广泛应用于需要可靠电气连接和抵御恶劣环境的工业领域：

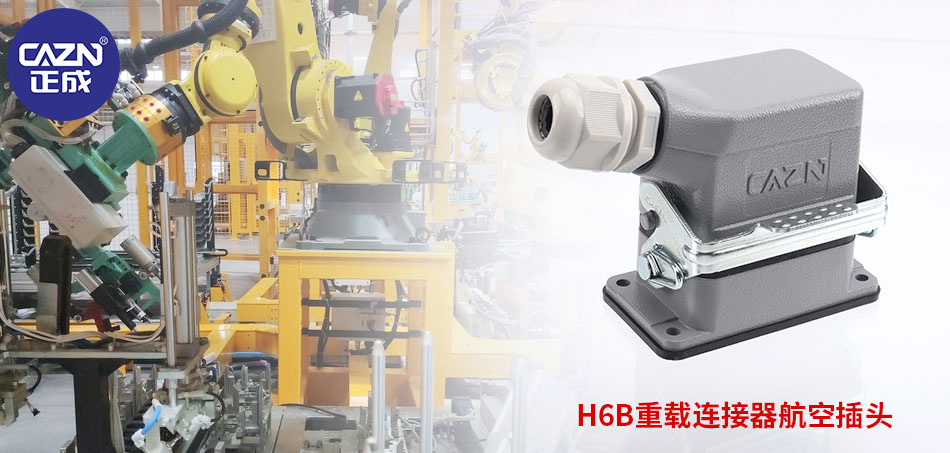

1. 工业自动化与机器人：

   · 连接PLC、驱动器、伺服电机、传感器、人机界面。

   · 机器臂关节连接，抵抗持续运动和振动。

   · 工厂自动化生产线设备间的连接。

2. 机械设备与工程机械：

   · 数控机床、包装机械、印刷机械、纺织机械的内部电控连接。

   · 挖掘机、装载机、起重机、拖拉机等设备的控制系统、传感器、执行器连接，耐受冲击、振动、灰尘、泥水。

3. 能源与电力：

   · 风电：塔筒内、机舱内、轮毂内设备连接（高振动、温差大）。

   · 光伏：逆变器、汇流箱连接（户外、日晒雨淋）。

   · 输配电设备、开关柜。

4. 轨道交通：

   · 列车车厢间连接、车门控制、照明、空调、信号系统连接。需满足防火、阻燃、高抗振、高可靠性标准。

5. 过程工业：

   · 化工、石油、天然气：连接现场仪表、阀门、控制设备。需防爆、耐化学腐蚀、高密封性。

6. 物料搬运与物流：

   · 叉车、AGV/AMR（自动导引车/自主移动机器人）的电池、电机、控制系统连接。需耐冲击、防尘防水。

7. 基础设施：

   · 舞台灯光音响设备（频繁插拔、户外使用）。

   · 户外照明控制。

   · 建筑机械。

8. 医疗设备：

   · 大型医疗设备（如CT、MRI）内部需要可靠、易维护的连接，部分设备连接需耐受清洗消毒。

9. 农业机械：

   · 拖拉机、收割机等农机具的电气连接，耐受尘土、泥浆、振动。

选择重载连接器时，必须综合考虑其分类依据：

1. 环境要求 (IP等级、材料) 决定了防护和耐用性。

2. 电气需求 (电流/电压) 决定了载流能力。

3. 机械需求 (外形、锁紧方式) 决定了安装方式、抗振性和操作便利性。

4. 功能需求 (模块化) 决定了灵活性和集成度。

      正是凭借其坚固耐用、高防护、高可靠、模块化灵活的特点，重载连接器成为现代工业设备中不可或缺的关键元件，极大地提高了设备

连接的可靠性、安全性和维护效率。选型时务必留出20%的电流余量，避免满负荷运行导致温升问题。
