TFC-302LL
TFC-302LL 是一款常用于射频（RF）和微波系统的低损耗、高性能同轴电缆，通常工作在高达 18 GHz 或更高的频率范围。为 TFC-302LL 电缆优化设计的 SMA 连接器，旨在实现阻抗匹配（通常为 50 Ω）、最小插入损耗、高回波损耗（即良好 VSWR），并确保机械稳定性和重复连接性能。

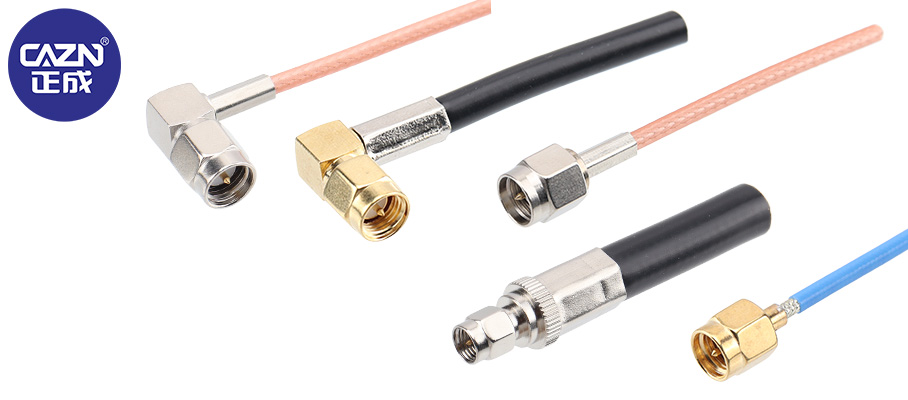

正成CAZN RF SMA连接器具有50欧姆阻抗额定值，并优化为低损耗TFC-302LL电缆。TFC-302LL电缆旨在提供可靠的电气和机械性能，并补充了SMA连接器的低损耗能力。这些SMA连接器设计紧凑、重量轻，有隔板插孔、直插头和直角插头配置。正成CAZN RF SMA连接器是理想的应用，低回波损耗和抗振动是必要的，如物联网或天线解决方案。
可靠的电气性能，补充了SMA连接器的低损耗能力
为 TFC-302LL 电缆专门设计的 SMA 连接器是一种精密射频连接器，采用与该电缆外径、内导体尺寸及介电特性高度匹配的结构，以实现最佳电气性能和机械兼容性。这类连接器通常由高质量黄铜或不锈钢制成，表面镀金或镀银，以提升导电性和耐腐蚀性。
特性
紧凑轻量化设计
耐振动
可提供多种配置
阻抗匹配
标称阻抗：50 Ω
与 TFC-302LL 电缆的特性阻抗完全匹配，减少信号反射。
频率范围
典型工作频率：DC 至 18 GHz（部分优质型号可达 26.5 GHz）
低插入损耗 & 高回波损耗
插入损耗极低，适用于高灵敏度接收系统
回波损耗 > 30 dB（典型值），VSWR < 1.2:1（在 10 GHz 以下）
精密接口
符合 IEC 60169-15 和 MIL-STD-348 标准
螺纹接口（#10-32 UNF），提供可靠连接和高重复性
材料与镀层
外壳：黄铜或不锈钢
内导体：磷青铜或铍铜，镀金（通常 ≥ 30 μin）
绝缘体：PTFE（聚四氟乙烯），低介电常数、高耐温
电缆适配性
专为 TFC-302LL 的外径（约 3.0 mm）、内导体直径（约 0.7 mm）和屏蔽结构优化
可采用压接式或焊接式安装，确保牢固连接
环境可靠性
工作温度范围：–65°C 至 +165°C
耐湿、耐盐雾，适用于严苛工业或户外环境
应用场景
测试与测量设备：如网络分析仪、频谱分析仪、信号发生器等高频测试系统
通信系统：5G 基站、微波回传、卫星通信终端
雷达与电子战系统：要求高相位稳定性和低互调的军用/航空航天应用
医疗射频设备：MRI、射频消融等精密仪器
科研与实验室：毫米波实验、量子计算控制线路等
规范
50欧姆阻抗评级
直流至20GHz频率范围
5000毫欧最小绝缘等级
螺纹交配设计
500次最小交配次数
-65°C到+165°C的温度范围
选择为 TFC-302LL 优化的 SMA 连接器时，应注意：
确认连接器类型（直头/弯头、公头/母头）
优先选择带整体金属外壳和全屏蔽结构的产品
安装方式（焊接 vs 压接）应根据批量生产需求和可靠性要求决定
建议选用知名品牌（如 Amphenol, Rosenberger, Huber+Suhner, Pasternack, Fairview Microwave）提供的兼容型号
