M12连接器在光伏系统中不用于主功率传输，但非常适合用于监控信号的可靠传输，尤其是在智能光伏电站、组串级监控、环境传感和远程通信等场景。在太阳能光伏系统中，如果需要将光伏板的信号（如电压、电流、状态监测等）通过M12连接器传输，通常不是用于主功率输出（主功率一般用MC4或专用光伏连接器），而是用于传感器信号、通信或控制器接口。
M12连接器为何适合光伏监控信号传输？
高防护等级（IP67/IP68/IP69K）： 能抵御户外粉尘、雨水、清洗喷淋，适用于屋顶/地面电站
抗振动与机械稳定性：螺纹锁紧结构，防止因风振或设备运行松脱
标准化编码（A/B/C/D等）：防止误插，确保信号类型匹配
支持多种信号协议：可传输模拟量、数字量、RS485、CAN、工业以太网等
小型化 & 快速插拔：便于现场安装与维护

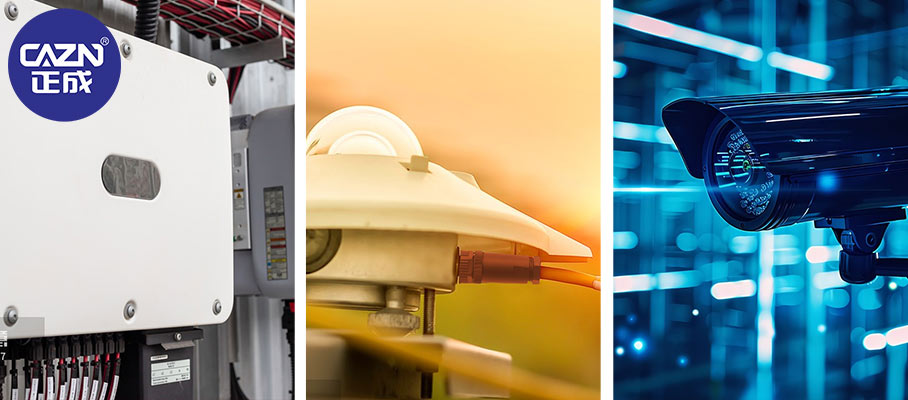

光伏监控应用场景与M12配置
1. 组串电流/电压监测（IV曲线采集）
用途：每路组串接入智能汇流箱或优化器，实时采集I/V数据。
信号类型：RS485（Modbus RTU）、CAN总线
M12选型：
编码：A-code（模拟/数字通用）
针数：4针或5针（如：Pin1=GND, Pin2=RS485-A, Pin3=RS485-B, Pin4=+12V）
线缆：屏蔽双绞线（如 LiYCY 2×0.5mm²）
示例：华为智能光伏的组串检测模块通过M12 A-code输出RS485信号至通讯管理机。
2. 环境传感器接入
监测参数：辐照度、环境温度、组件背板温度、风速、湿度
信号类型：
模拟量（4–20mA / 0–10V）
数字量（PT100、SHT30 I²C转485）
M12选型：
编码：A-code（通用模拟/数字）
针数：4针（电源+GND+信号+备用）
供电：常由监控主机通过M12提供DC 12V/24V
示例：Kipp & Zonen 辐照传感器 → M12 4针 → 数据采集器
3. 逆变器/汇流箱状态通信
协议：PROFINET、EtherNet/IP、Modbus TCP
M12选型：
编码：D-code（专用于100BASE-TX工业以太网）
针数：4针（Pin1/2 = TX±, Pin3/6 = RX±）
线缆：Cat5e 屏蔽工业以太网线（如 LIYCY-Cat.5e）
示例：SMA 逆变器的以太网监控口采用 M12 D-code 接口，直接接入光伏SCADA网络。
4. 跟踪支架角度反馈
信号类型：增量编码器（A/B/Z相）、绝对值编码器（SSI）
M12选型：
编码：A-code 或 S-code（专用传感器）
针数：5针或8针（含电源、GND、多路信号）
应用场景：
光伏控制器（如M12PA）的AT指令接口
外接蓝牙/4G模块、温度/光照传感器
远程监控与数据采集

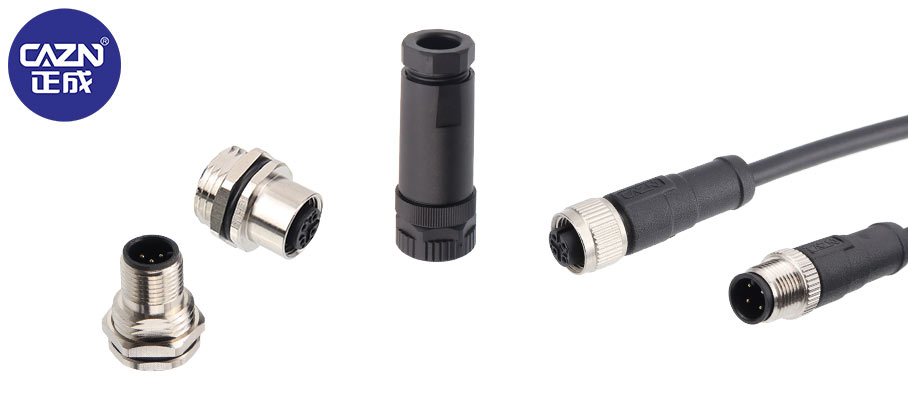

在太阳能光伏系统中，合理选用M12连接器（尤其是A编码型号）能有效保障信号传输的稳定性与设备的户外可靠性。主流有TE、Phoenix Contact、HARTING、Amphenol、中航光电、CAZN正成、思大电子等品牌，正确选型、规范安装、定期维护，方能让每一度绿电都“连”得安心，“传”得高效，连接器虽小，却是系统可靠运行的“神经中枢”与“能量纽带”。
