在工业设备与汽车电子领域，短形连接器常被称为“重载连接器”，这一命名直观体现了其高负载、高可靠性的核心特性，针对工程师与采购员对术语定义的疑问，结合产品特性，系统解析矩形连接器的重载设计逻辑、性能优势及典型应用场景，助力精准选型。
一、重载连接器的定义与命名逻辑
1、术语定义
矩形连接器:指外形呈矩形、支持多针脚插拔的电气接口，广泛用于电力与信号传输。
重载连接器(Heavy-Duty Connector):专指可承受高电流、高振动及恶劣环境的连接器类别，其设计标准远超普通连接器。

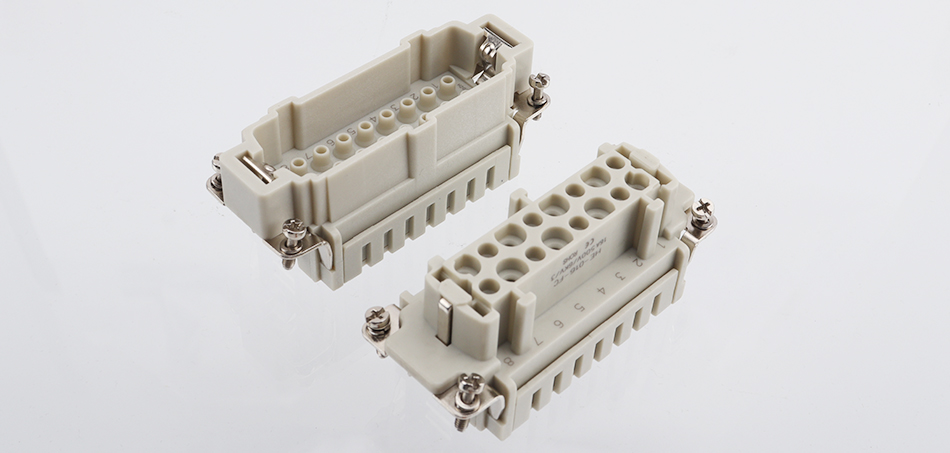

HE-016(MC.FC)
2.命名关联性
结构适配性:矩形外壳便于布置多针脚与大截面积导体，天然适配高负载需求。
功能定位:工业场景中矩形连接器多用于电力传输(如正成电气HA插芯系列)，“重载”强调其高承载能力。
二、矩形连接器的重载设计核心
1.材料与结构优势
金属外壳强化:
采用铝合金或不锈钢外壳，抗冲击强度达IK10等级。
内部绝缘基体选用玻纤增强PBT，耐温达150℃。
高密度接触件：

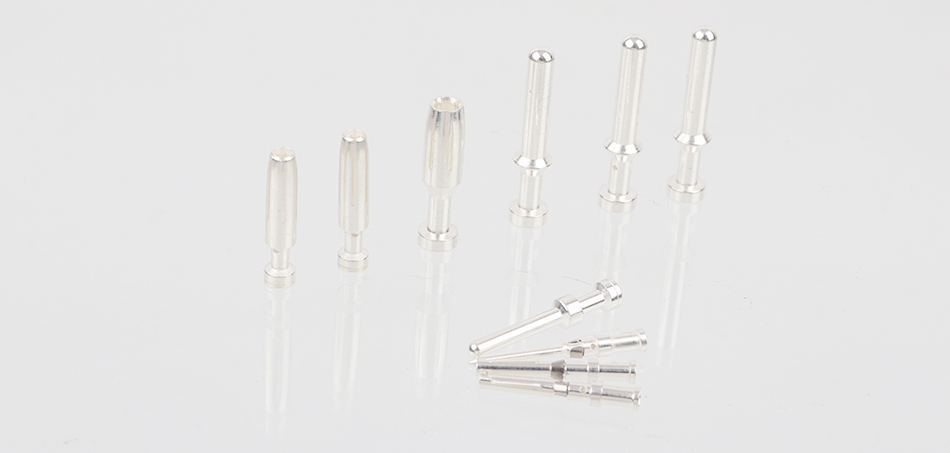

镀金/镀银插针(接触电阻<5mΩ)，支持10A~100A电流传输。
多针脚布局，满足复杂电路需求。
2.环境适应性设计
防护等级:IP67/IP68密封设计(水下1米浸泡48小时不渗水)，防尘防潮。
抗振动性能:带锁紧机构(如螺纹旋接、卡扣二次锁定)，振动测试符合IEC 61373标准(10Hz~2000Hz，50m/s2)。
耐化学腐蚀:外壳通过盐雾测试(>500小时)，耐受油污、酸碱环境。
3.电气性能强化
高压承载:部分型号支持1000V以上电压(如新能源充电连接器)。
屏蔽设计:集成金属屏蔽层，抗电磁干扰(EMI)能力达30dB。
三、典型应用场景与用户需求匹配
1.工业自动化
场景需求:
高电流传输(如机械臂电机供电，需50A持续电流)。
频繁插拔(>5000次寿命)。
适配方案:选用带螺纹锁紧的矩形连接器，确保振动环境稳定连接。
2.轨道交通
场景需求:
宽温域(-40°℃~125°C)，适应极寒与高温。抗冲击(如列车启动/制动时的瞬时冲击)。
适配方案:金属外壳+弹簧加压接触件。
3.新能源设备
场景需求:
高压直流传输(如光伏逆变器1000V DC)。
防电弧设计(闭锁式插头避免带电插拔风险)
适配方案:矩形连接器，支持1500V DC/100A
矩形连接器因其高负载、高可靠性设计被称为“重载连接器”，是工业与汽车领域的核心组件，从设计特点来看，重载连接器采用模块化设计，外壳多使用铸铝材料或阻燃热塑性材料，表面经粉末涂层处理，能耐撞击和机械压力，防护等级可达IP65甚至更高，且其插芯采用复合UL94 V-0级防火的热塑性材料制成，接线方式多样，包括螺丝压接、冷压接、弹片压接等，这些设计特点使得重载连接器能够承受较大的机械压力和电气负载。从应用场景来看，重载连接器广泛用于轨道交通、工业自动化、机械设备、电力机车及石化电力等需要进行电气和信号连接的应用场合，是工业4.0通用的标准电气连接元器件。这些应用场景往往对连接器的性能和可靠性有较高要求，重载连接器能够满足这些需求。从性能优势来看，重载连接器具有高集成度连接，丰富的组合方式最大程度提高了设备空间的有效利用率，同时方便、高效地实现设备各功能模板块的模块化结构，使得设备能方便、安全地进行运输、安装、维护和维修。此外，重载连接器还提供高防护等级，对于苛刻环境下设备连接系统的优势无可比拟，在沙尘、雨水、寒冷、冰雪、油污等恶劣环境下提供有效保护。
