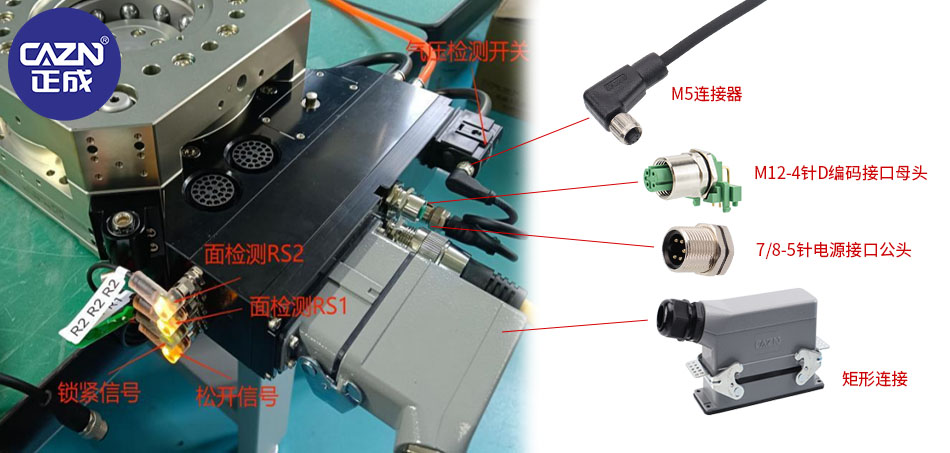

工具快换盘（Tool Changer）是一种用于工业机器人或自动化设备的关键装置，它能够在不使用工具的情况下，快速、准确地更换末端执行器（如焊枪、夹爪、喷涂枪等），从而显著提高生产效率和灵活性。工具快换盘与圆形连接器在工业自动化中的应用紧密相关，尤其在需要快速更换末端执行器的场景中，两者的结合能够显著提升生产效率和系统可靠性。
工作原理
工具快换盘通常由机器人侧和工具侧两部分组成，通过精密的机械结构（如锁紧机构、定位销等）和电气/气路连接系统实现快速连接和断开。当机器人需要更换末端执行器时，它会移动到预定的换枪位置，工具快换盘的机器人侧和工具侧通过精确的定位和锁紧机制快速对接，同时电气和气路连接系统也会自动接通，确保末端执行器能够立即开始工作。
圆形连接器的结合优势
快速连接与断开：
工具快换盘通过精密的机械结构实现末端执行器的快速更换。
圆形连接器则以其多芯设计和易于插拔的特性，简化了电气和气路连接的复杂性。
两者结合，使得在更换末端执行器的同时，能够迅速接通或断开相关的电气和气路连接，大大缩短了换枪时间。
高可靠性：
工具快换盘采用高精度的定位销和锁紧机构，确保对接的准确性。
圆形连接器通常具有坚固的金属外壳和良好的抗干扰能力，能够在恶劣的工业环境中稳定工作。
这种组合保证了系统在长时间运行中的高可靠性。
灵活性：
工具快换盘支持多种末端执行器的更换，适应不同工艺需求。
圆形连接器则提供了多种规格和接口类型，满足不同电气和气路连接的需求。
这种灵活性使得系统能够轻松应对生产过程中的各种变化。
M5连接器
气路接口优先选择M5等标准化螺纹连接器，电气信号传输需根据针脚数量、传输速率等参数选择专用连接器（如D-SUB、HDMI等），液压系统则需考虑压力等级和密封性能。在机器人末端工具快换装置中，M5连接器常用于气路接口。快换装置机器人侧本体设有M5供气接口，通过M5接口实现气路的快速通断与安全控制，是气动系统中的典型应用。

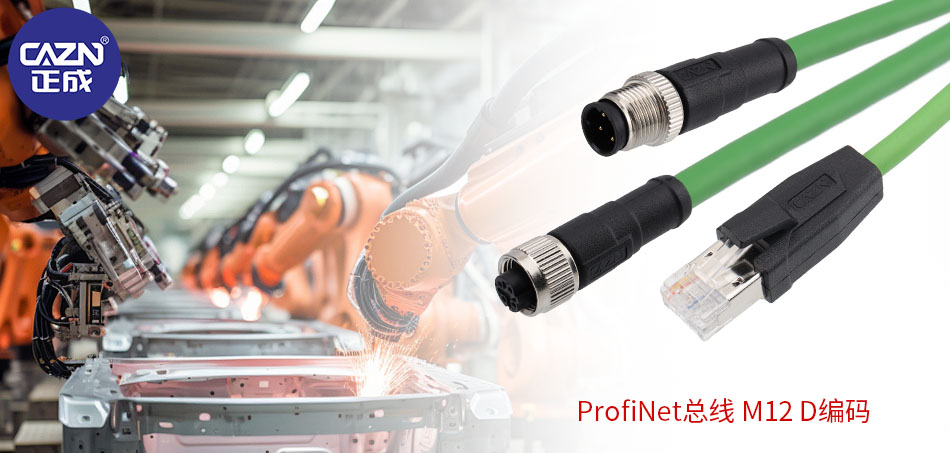

M12连接器
由于M12连接器具有多芯设计、抗干扰能力强、防护等级高以及易于安装和维护等特点，它非常适合应用于工具快换装置中。M12连接器可以用于连接工具快换装置中的电源、信号等电气线路，确保末端执行器能够正常工作，具有多芯设计，可以同时传输电源、信号等多种类型的电气连接，满足工具快换装置中复杂的电气需求。由于采用金属外壳和屏蔽设计，具有良好的抗电磁干扰能力，确保在恶劣的工业环境中稳定工作，且具有较高的防护等级（如IP67），可以有效防止灰尘和水的侵入，适应各种恶劣的工业环境。M12连接器采用螺纹锁紧结构，安装方便且牢固可靠。同时，其模块化设计也便于维护和更换。

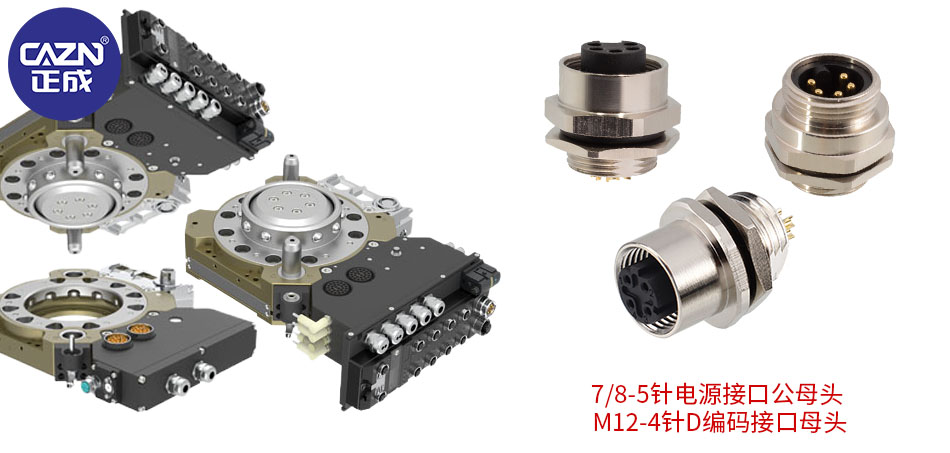

7/8连接器
7/8连接器通常具有较好的电流承载能力，能够为工具快换装置上的各类执行元件，如气缸、电磁阀等提供足够的电力支持。在一些对功率要求较高的工具快换场景中，例如更换大型的电动工具时，7/8连接器可以满足其电力需求，确保工具正常运行。7/8连接器能够适应工业环境中常见的灰尘、潮湿、振动等条件，在工具快换装置频繁操作且可能面临各种复杂工况的情况下，可以保持稳定的连接性能，降低因环境因素导致连接故障的概率。
用于抓取、搬运应用。
各种抓手之间的切换，其他工具之间的切换。
主要使用于汽车生产线，普遍应用于搬运装置和机械手工具之间的快速切换。兼容各种安装模式，可自由选择模块组合，满足各类用途的需求。
随着工业自动化技术的不断发展，对快换盘和圆形连接器的性能要求也将不断提高。未来，二者可能会在智能化、小型化、高集成度等方面取得进一步发展。圆形连接器与快换盘的协同应用在工业自动化中具有重要意义，通过合理选型、正确安装和维护，能够充分发挥其优势，推动工业自动化生产向更高效率、更高可靠性和更高灵活性的方向发展，通过合理的选型与配置，可以显著提升生产效率和系统可靠性，降低生产成本。
